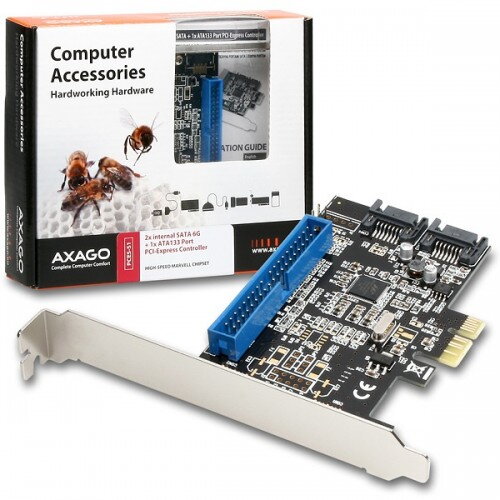

AXAGO PCES-S1 PCIE IDE SATA Controller

PCI-Express řadič PCES-S1 umožňuje připojení dvou SATA a dvou IDE pevných disků nebo optických mechanik. Adaptér je osazen kombinací dvou vysokorychlostních interních SATA III portů a jednoho Ultra ATA/133 portu s možností nakonfigurování připojených SATA disků do RAID pole.
Karta osazená výkonným čipsetem renomované společnosti Marvell nabízí nejen podporu nejnovější specifikace SATA 3.0, ale i dalších SATA technologií jako Hot-Plug, Native Command Queue (NCQ) nebo Port Multiplier.
vstupní rozhraní PCI-Express

standard SATA III 6G

přenosová rychlost až 6 Gbps

porty interní 2x SATA, 1x IDE

diskové pole RAID 0, RAID 1

Vlastnosti:

kompatibilní s 1-Lane (x1) PCI-Express 2.0 s propustností až 5 Gb/s

zpětně kompatibilní s PCI-Express 1.0 s propustností až 2.5 Gb/s

kompatibilní také s x4, x8 nebo x16 PCIe sloty

plná podpora Plug and Play

2x interní nezávislý Serial ATA port

podpora všech SATA I / SATA II / SATA III mechanik a disků všech kapacit

vyhovuje Serial ATA specifikaci revize 3.0, přenosové rychlosti až 6 Gb/s

vyhovuje Serial ATA II (SATA/300) rozšířením Serial ATA 1.0 specifikace, přenosové rychlosti až 3 Gb/s (300 MB/s)

vyhovuje Serial ATA 1.0 specifikaci (SATA/150), přenosové rychlosti až 1.5 Gb/s (150 MB/s)

vyhovuje Serial ATA AHCI (Advanced Host Controller Interface) specifikaci revize 1.0

vyhovuje Bus Master Programming interface pro IDE ATA řadiče revize 1.0

podpora Hot Plug umožňující připojení a odpojení SATA zařízení za chodu

podpora ATAPI zařízení jako CD-ROM, CD-RW, DVD-ROM, DVD+/-R apod.

podpora Native Command Queuing (NCQ)

podpora Port Multiplier s FIS-based přepínáním

řadič je vybaven AHCI rozhraním s podporou nativního AHCI ovladače obsaženého ve Windows

1x Ultra ATA133 port pro připojení až dvou IDE zařízení

podpora Ultra DMA s až Mode 6 časováním

přenosová rychlost až 133 MB/s

podpora 48-bit LBA adresování disků větších než 137 GB

podpora PIO mode 4, 2, 1, 0

vyhovuje ATA / ATAPI-6

obsahuje vlastní BIOS - podporuje tedy bootování z připojených disků

dvě 2-pinové patice pro připojení HDD LED kontrolky skříně

použit čipset Marvell 88SE9128

Diskové pole:

podpora konfigurace pole SATA disků v režimech RAID 0 nebo RAID 1

RAID 0 (stripping/prokládání) - nižší bezpečnost ale vyšší výkon díky střídavému zápisu na více disků, potřeba min. 2 disků

RAID 1 (mirroring/zrcadlení) - zvýšená bezpečnost díky zápisu identických dat na dva HDD, potřeba min. 2 disků

možnost konfigurace pole buď přímo v BIOSu řadiče nebo pomocí user friendly aplikace ve Windows

Další údaje:

provozní teplota: 0 ~ 40°C

skladovací teplota: -10 ~ 85°C

Podporované operační systémy:

MS Windows 8 32/64bit

MS Windows 7 32/64bit

MS Windows Vista 32/64bit

MS Windows XP 32/64bit

MS Windows 2012 Server 32/64bit

MS Windows 2008 Server 32/64bit

MS Windows 2003 Server 32/64bit

Linux s jádrem 2.6.x a vyšším
